Befestigungsschiene

TABELLE

Merkmal	Beschreibung
Verwendungszweck	Dient zur Befestigung von mehrschichtigen ALUPLAST- und PE-X-Rohren mit Durchmessern fi 16, 18 und fi 20 bei Fußboden- und Wandheizungs- oder Kühlinstallationen auf größeren Flächen. Neben der Fixierung der Rohre gewährleistet der Einbau der Schiene eine korrekte Rohranordnung entsprechend dem Greifraster der Schiene von 50 mm (50, 100, 150, 200 usw.). Die Schienenenden ermöglichen eine PRESS-CLICK-Verbindung ohne Längenbegrenzung.
Eigenschaften	Dieses Teil wird aus hochwertigem PP-Copolymer mit Zusatz von Additiven und Farbe gefertigt. Die wesentlichen Vorteile der Schiene gegenüber bekannten Verteilsystemen sind: schnelle Montage, korrekte Ausbildung der Rohranordnung sowie feste und gleitende Auflage der Rohre, was mechanische Beschädigungen bei der Herstellung von Estrich mit Glasfasern verhindert. Die Konstruktion der Greifer ermöglicht das Aufnehmen und feste Halten von Rohren von fi 16 bis 20 mm gegen Herausspringen. Die Befestigung auf Styroporplatten erfolgt mit der Schienennadel Art. 03-21 mithilfe unseres TACKER-Geräts Art. 03-22, auf Betonuntergründen mit Schlagdübeln fi 8 an den dafür vorgesehenen Öffnungen. Empfohlener Einbaurichtwert: 4 bis 6 Stück/m bzw. eine lineare Anordnung von 0,8–1,2 m. Die Schienenlänge von 350 mm ermöglicht effizientes Verpacken, einfache Handhabung beim Einbau und rationelle Montage ohne Zuschnitt und Abfall.
Abmessungen	350x48x26 mm, und gemäß Zeichnung.
Farbe	Braun – Terrakotta
Verpackung	Gemäß beiliegender Tabelle. Grundverpackung im PE-Beutel, Sammelverpackung im Karton.

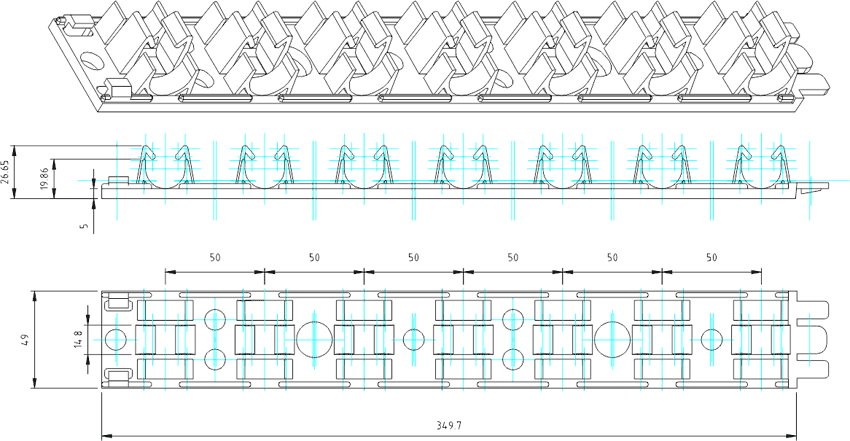

PRODUKTZEICHNUNG
