Rohrführungsbogen

TABELLE

Merkmal	Beschreibung
Verwendungszweck	Wird in Fußbodenheizungsinstallationen und in der Bodenverteilung zum Einführen von ALUPLAST-Rohren unter Heizkörper und Verteilerschränke verwendet. Er ermöglicht ein korrektes Biegen des Rohres um 90° ohne Verformung des Innendurchmessers, schützt das Rohr vor mechanischen Beschädigungen während der Estrich- und Abschlussarbeiten und verleiht der Rohrleitung zugleich ein ästhetisches Aussehen. Er ermöglicht den Austausch des Rohres unter dem fertigen Boden im Falle eines Montagefehlers oder einer Rohrbeschädigung (bei Bodenverteilung).
Eigenschaften	Die Teile werden aus hochwertigem PP-Copolymer mit Zusatz von Additiven und Farbe gefertigt. Das Produkt besteht aus drei zugehörigen Teilen: Gehäuse, Einsatz und Stopfen. Der maximale Durchmesser bei ALUPLAST-Anwendungen beträgt fi 20; der Achsabstand zweier mit dem Zahnverbinder Art.-Nr. 03-02 gepaarter Bögen beträgt 50 mm, was dem Achsabstand der meisten H-Ventile entspricht. Mit dem zusätzlichen Ring Art. 03-01 A kann er ein flexibles Rohr (Schutzrohr) fi 25 bei der Bodenverteilung halten.
Abmessungen	Abmessungen ohne Stopfen: 116,6x66x122 mm, gemäß beiliegender Zeichnung.
Farbe	Weiß oder auf Kundenbestellung ab 5000 Stück.
Verpackung	Gemäß beiliegender Tabelle. Grundverpackung im PE-Beutel, Sammelverpackung im Karton.

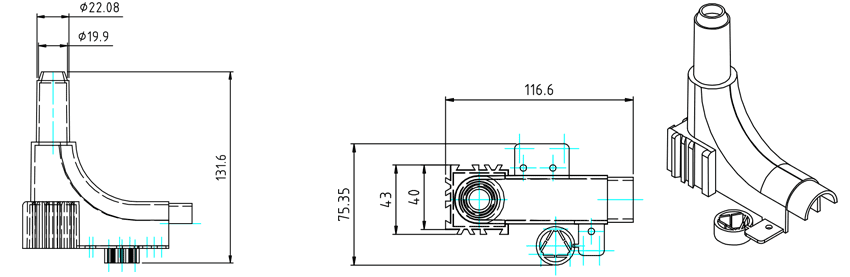

PRODUKTZEICHNUNG
